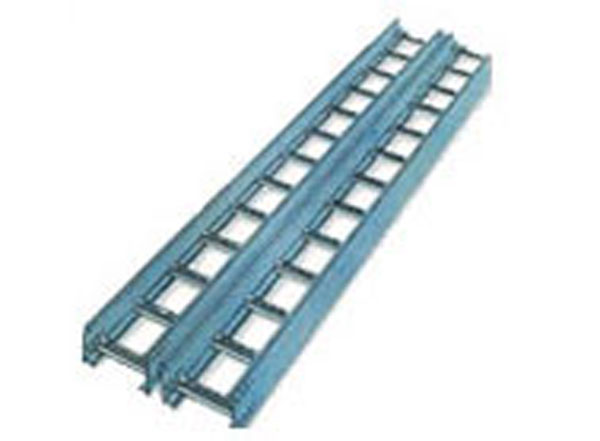

XQL系列电缆桥架

　　一、适用范围

　　XQL系列电缆桥架适用于电压在10千伏以下的电力电缆，以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。（另外，我公司还生产各种型号的组燃式桥架）

　　二、结构特点与安装      XQL系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观的特点，为将来技术改进，扩充电缆，维护检修带来方便。XQL系列电缆桥架的安装可因地制宜；可随工艺管道架空敷设；可在楼板、梁下吊装；可在室内外墙、柱壁、隧道、电缆沟壁上的侧装，还可在露天立柱或支墩上安装。大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设；XQL系列电缆桥架可水平、垂直敷设；可转角、T字形、十字形分支；可调宽、变径。

　　三、注意事项

　　1、XQL型电缆桥架装置的载荷支撑间距应小于允许载荷和撑跨距。

　　2、选择电缆桥架宽度时应有一定的备用空间，以便为今后增添电缆用。

　　3、当电力电缆和控制电线较少时，可同一电缆桥架安装，但中间要用隔板将电力电缆和控制电缆隔开敷设。

　　4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处，水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。

　　5、电缆桥架装置应有可靠接地，如利用桥架作为干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30-50米接地一次。

　　6、电缆桥架装置除需蔽装保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒雨淋。如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。
