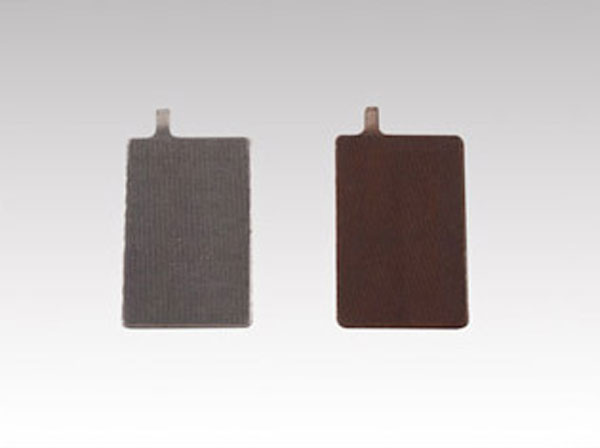

DZM-20AH

　　DZM-20AH极板规格型号：

　　极板尺寸（mm）：正66×136×2.5 负66×136×1.5

　　极耳尺寸（mm）：宽 7 高 15 厚 正2.4±0.1 负1.4±0.1 边距 16

　　极板重量正(g)： 107-113 中心值110±3 负(g)71-77 中心值74±3

　　单体片数：正(片) 4 负(片)5

　　套重(Kg)：4.86±0.15

　　放电时间：10A 放电时间 25℃≥125min

　　理化指标正板：PbO2含量81-87% 水份：≤0.5%  负板：PbO含量：≤10% 水份：≤0.3%

　　循环寿命：350次以上

　　包装规格：纸箱内膜分装(10套/箱)

　　合金成分：正板为铅锑隔合金；负板为铅钙合金

　　DZM-20AH极板规格型号：

　　一、 极板外观

　　1、 颜色：正板为棕褐色，深层白色面积≤2%；负板青灰色，无氧化发蓝。

　　2、 变形：不允许有明显极耳歪斜，极耳变形和四框歪斜。

　　3、 余膏：厚度均匀，不允许有局部厚度超过0.2mm的余膏。

　　4、 脱粉：极板不允许有活性物质脱落现象，不允许有封闭环形裂纹。

　　5、 刷耳：刷耳高度是极耳长度的三分之二处，且刷耳部位须露出金属光泽。

　　二、 分片尺寸

　　1、 用游标卡尺测量极板的宽度、高度、厚度，其尺寸公差分别不得超过，宽度：0.5mm、高度：0.5mm、厚度：0.1mm。

　　三、极板强度

　　1、极板从1米高处自由平落至水泥地面，要求正板脱粉≤5%，负板脱粉≤3%，且极板表面无明显起皮，疏松。

　　四、理化指标

　　1、含水率：正板水份：≤0.5%    负板水份： ≤0.3%。

　　2、正板PbO2含量：81%－87%。负板PbO含量：≤10%。

　　五、容量测试

　　1、极板组装为成品电池后，在25℃环境下，容量测试达标（详见表）。

　　六、循环寿命

　　1、符合国家标准，按6.6试验的蓄电池完全充电后,在25℃±5℃的环境中，以1.0I2(A)电流放电1.60h,然后以恒定电压16.00V(限流0.4I2A)充电6.40h;以上为一个循环寿命次数。

　　七、储存运输

　　1、储存期：正板≤3个月，负板≤3个月。

　　2、远离酸、水、油污等。

　　3、储存地点保持干燥，大气湿度≤30%。

　　4、正、负板包装箱分颜色、分地点储存运输。

　　5、运输过程中，正负板包装箱底部须有减震措施，搬运过程中应小心轻拿轻放。

　　八、极板基本参数
