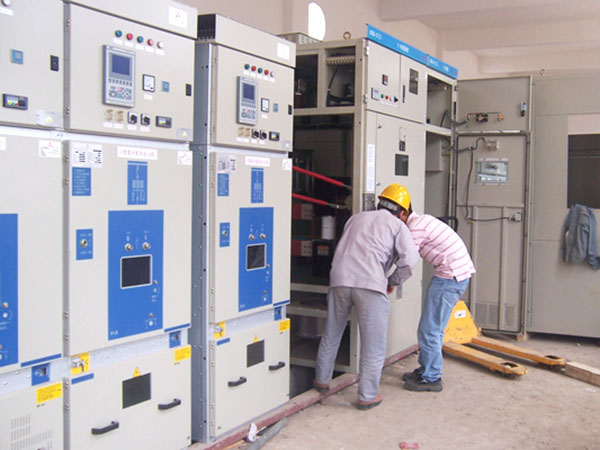

低压配电箱,不锈钢配电箱的安装方法！

　　低压配电箱,不锈钢配电箱的安装位置要避免阳光直射，避免溅水，避免潮气，并且前方有充裕的操作空间。应定期对柜内设备进行清扫，检查接线端子，检查各开关，接触器是否良好，内部有无过热现象，应定期检查配电柜密封性能，防止小动物进入或者内部结露。对于湿气大的地区还要配备驱潮器、干燥器等。应检查安装位置是否牢固，不得偏斜晃动。

　　（A）设备要求

　　1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

　　2）安装前应核对不锈钢配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采用软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。

　　（B）作业条件不锈钢配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。

　　（C）不锈钢配电箱定位：根据设计要求现场确定不锈钢配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。

　　（D）基础型钢安装

　　1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。基础型钢顶部宜高出抹平地面10mm。

　　2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。并做好防腐处理。

　　（E）配电柜（盘）安装

　　1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。

　　2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。

　　3）安装不锈钢配电箱应预埋套箱，安装后面板应与墙面平。

　　4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。

　　5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与PE排可靠联结。

　　6）柜（盘）顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。柜间母排连接时应注意母排是否距离其他器件或壳体太近，并注意相位正确。

　　7）控制回路检查：应检查线路是否因运输等因素而松脱，并逐一进行紧固，电器元件是否损坏。原则上柜（盘）控制线路在出厂时就进行了校验，不应对柜内线路私自进行调整，发现问题应与供应商联系。

　　8）控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线，不能超过两根，并且两根线间加眼圈。多股线应涮锡，不准有断股。

　　（F）柜（盘）试验调整

　　1）高压试验应由当地供电部门许可的试验单位进行。试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。

　　2）试验内容：高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、各类开关等。

　　3）调整内容：过流继电器调整，时间继电器、信号继电器调整以及机械连锁调整。

　　4）二次控制小线调整及模拟试验，将所有的接线端子螺丝再紧一次。

　　5）绝缘测试：用500V绝缘电阻测试仪器在端子板处测试每条回路的电阻，电阻必须大于0.5MΩ。

　　6）二次小线回路如有晶体管，集成电路、电子元件时，应使用万用表测试回路是否接通。

　　7）接通临时的控制电源和操作电源；将柜（盘）内的控制、操作电源回路熔断器上端相线拆掉，接上临时电源。

　　8）模拟试验：按图纸要求，分别模拟试验控制、连锁、操作、继电保护和信号动作，正确无误，灵敏可靠。

　　9）拆除临时电源，将被拆除的电源线复位。

　　（G）送电运行的条件

　　1）安装作业应全部完毕，质量检查部门检查全部合格。试验项目全部合格，并有试验报告单。

　　2）试验用的的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等应备齐。

　　3）检查母线、设备上有无遗 留下的杂物。

　　4）做好试运行的组织工作，明确试运行指挥人，操作人和监护人。

　　5）清扫设备及变配电室、控制室的灰尘。用吸尘器清扫电器、仪表元件。

　　6）继电保护动作灵敏可靠，控制、连锁、信号等动作准确无误。

　　（H）送电

　　1）由供电部门检查合格后，将电源送进建筑物内，经过验电、校相无误。

　　2）由安装单位合进线柜开关，检查PT柜上电压表三相是否电压正常。

　　3）合变压器柜开关，检查变压器是否有电。

　　4）合低压柜进线开关，查看电压表三相是否电压正常。

　　5）按以上顺序依次送电。

　　6）在低压联络柜内，在开关的上下侧（开关未合状态）进行同相校核。用电压表或万用表电压档500V，用表的网个测针，分别接触两路的同相，此时电压表无读数，表示两路电同一相。用同样方法，检查其他两相。

　　7）验收：送电空载运行24h，无异常现象、办理验收手续，交建设单位使用。同时提交变更洽商记录、产品合格证、说明书、试验报告单等技术资料。
